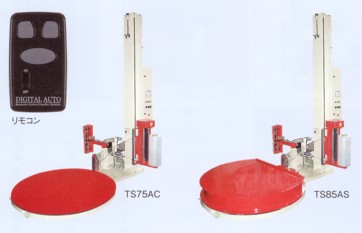

フォークリフトの上から操作できるリモコン式全自動機 TS75AC/85AS
・ストレッチフィルムの巻き付け・クランプ・カット・貼り付けを自動で行ないます。
・包装スタートはリモートコントロール方式を採用。
・フォークリフトの乗り降りが不要で作業効率アップします。
標準仕様
| TS75AC |
TS85AS |
||
|---|---|---|---|
| 包装可能製品 | サイズ：1,100×1,100mm以内 | サイズ：1,200×1,200mm以内 | |
| 高さ：2200mm以内、重量：MAX 1,500kg | |||
| ターンテーブル | 直径：φ1650mm、回転数：MAX．6～12rpm、巻終停止位置：定位置±10mm | ||
| 低床 | 高床 | ||
| ヘッド | 昇降速度 | フィルム重なり設定による自動可変：0～60%(MAX.6.5m/min) | |
| 速度調整 | タッチスクリーン設定(％) | ||
| 巻終停止位置 | 光電センサ/数値入力 | ||
| フィルム巻付 | フィルムテンション | タッチスクリーン設定(kgf) | |
| 延伸率 |
可変(2～3.5倍) | 可変(1，1.5～3.5倍) | |
| 巻回数 | 上巻回数：1～9回、下巻回数：1～9回 | ||
| 最下部巻付位置 | 可変（リミットスイッチ・スライド式） | ||
| 上折込み量 | タッチスクリーン設定（cm） | ||
| メモリ機能 | 包装パターン | 5種類 | |
| 操作画面 | 表示サイズ | 5.7型TFTカラー | 8.4型TFTカラー |
| 表示色 | 65,536色 | ||
| 制御機器 | シーケンサ | 三菱FX3GC | 三菱FX3UC |
| インバータ | 三菱D720 | ||
| 使用電源 | 三相AC200V±10％ 50/60Hz | ||
| 電気容量 | 1.6kW | ||
| 周囲環境 | 屋内温度0～40℃ 湿度20～80% (結露なきこと 粉塵なきこと) | ||
| 使用空圧/使用量 |
0.5MPa 20NL/サイクル | 0.5MPa 40NL/サイクル | |
| 使用可能 フィルム |
種類 | プレストレッチ フィルム | |
| 厚み | 12～25μ | ||
| 幅：500mm、巻外径：φ300mm以内、紙管内径：φ76mm、重量：24kg以内 | |||
| 包装機サイズ | 幅 1,650×長さ 2,704mm | ||
| 高さ 2,696mm | 高さ 2,616mm | ||
| 包装機重量 | 約500kg | 約600kg | |
| オプション | トッププラテン・ヒート溶着 | ||
