全自動高速製函機 ワークメイト23G

左起こし(L型)・右起こし(R型)、双方のダンボールケースを1台で対応。ケースの仕様に合わせたダンボール全自動製函機

・ 実績の安定製函機構
・ タッチパネルによる簡単操作、運転条件設定
 トラブル内容や処置方法の表示

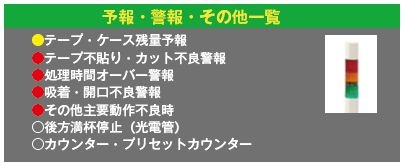

・ 各種警報、予報を標準装備

  • ワークメイト23G,はJIS0201形式(旧A-1式)のダンボールケースをシート状態から開函し、底部の内外フラップを折り込んだ後、I貼りテーピングを行う機械(ケースフォーマー)です。
  • ケースの仕様を選ばない製函機です。

従来機


ークメイト23G L型/R型どちらでも可能

●左起こし(L型)のダンボールケースはL型仕様機




●右起こし(R型)のダンボールケースはR型仕様機




ダンボール仕様無関係にレイアウト優先の設置が可能

■ケース仕様に合せた製函機(L型/R型仕様)が必要


 ■ケースの仕様を選ばない製函機

■設置場所もケース仕様と製函機で相関関係あり


 ■ケース仕様と製函機の相関関係なし。設置場所制限なし





 製函機に適したダンボールケースをご使用下さい
●内フラップ折り曲げ時、外フラップと干渉しないもの。
●フラップの罫線がしっかり入っているもの。
●ダンボールケースの側面強度が十分あるもの。
●折り曲げた際に、左右の外フラップが重ならないもの。
●材質が軟弱なケース、正方形のケースはご相談ください。
      組み合せサイズにより不適な場合があります。


 セキスイはココが違います! 選ばれる理由(ダンボール製函機・封緘機)




ワークメイト23G

ワークメイト23

通常製函時

逆製函時

処理可能サイズ

L:250~550mm

L:300~550mm

L:220~550mm

W:150~400mm

W:200~400mm

W:150~400mm

b:170~550mm *1

b:170~550mm  *1

b:170~550mm *1
処理能力

約12ケース/分   *2

約10ケース/分 *2

約15ケース/分 *2
ケース形式 JIS0210(A-1)        シングル・ダブル

ケース積み込み枚数

85枚 (シングル1枚10mm計算)

機械サイズ

L:1,830mm

L:1,830mm

W:1,825mm

W:1,830mm

H:1,630mm

H:1,628mm
機械テーブル高さ 700mm+50mm
電源仕様 3相AC200V 50/60Hz 0.5KVA  0.3kw
空気源

0.5MPa 350nl/分  *2

機械重量 約500kg
封緘テープ セキスイ粘着テープ(クラフト・OPPテープ)

幅:36~60mm 長さ:500/1000m


             *1:b=1/2W+H    *2:L=400、W=300の場合   *3:コンプレッサー 5馬力必要

注意事項
●弊社及び弊社指定業者以外による仕様の変更、改造をされる場合は、保証期間内であっても保証の対象にはなりません。
●ご使用者の過失により発生した、直接・偶発的な損害については責任を負いかねます。
●機械の仕様は、改良のため予告なく変更することがあります。

使用条件
●本機は、塵埃が少なく水のかからない場所に設置し、適切な温・湿度環境(温度5~40℃、湿度80%RH以下結露しない事)で、ご使用下さい。
●機械の水洗いは避けて下さい。

保証期間
●本機の保証期間は納品後1年間(1日8時間稼働)です。
●左記は適切な使用の場合に限ります。
