配管スリーブ型枠施工の時間を大幅短縮する『スリーブホルダー』
配管スリーブ型枠施工の時間を大幅短縮する『スリーブホルダー』
スリーブ管・ボイド管の施工品質を高める３つの特長
１．コンクリートのかぶり厚を一定に確保することができます
 |
これまで、配管スリーブを型枠施工する際には結束線で固定する方法が一般的でした。この方法だと、施工時間がかかり、本来の位置ではない場所に固定したりするケースも多くありました。 セキスイ・スリーブホルダーなら、鉄筋に差し込むだけの簡単施工。鉄筋から離れた位置に固定でき、コンクリートのかぶり厚を一定に保つことができます。 |
２．プラスチックが鉄筋を錆から守ります
 |
セキスイ・スリーブホルダーはプラスチック製のため、ボイド管を外した後に水が結束線を伝って鉄筋が錆びる心配はありません。 |
３．「結束線フック」が施工ミスを防ぎます
 |
フックを使って結束線で鉄筋に固定できるので、コンクリート打設時にスリーブホルダーが鉄筋から外れるのを防ぎます。 |

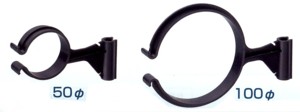

スタンダードタイプ（布基礎用）
 |
||
| 位置決め簡単 正確な平行配管も 短時間 |
 |

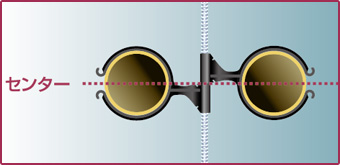

スタンダードタイプを使えば、２本のセンターを揃えて施工することも容易。平行配管の位置決めに手間取った施工時間を大幅に短縮します |
| Ｄ１０用 | Ｄ１３用 | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| (*1)40φ～75φまで結束線で結束可能 (*2)75φ～125φまで結束線で結束可能 | |||||||||||||||||||||||||||||||||||||||||||||||||

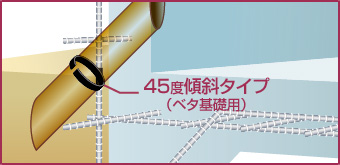

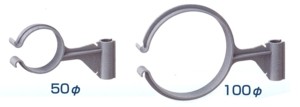

４５度傾斜タイプ（ベタ基礎用）
 |
 |
||||||||||||||||
|
斜め45度配管の |
45度傾斜タイプを使えば、これまで面倒だったベタ基礎の斜め45度配管が簡単に。施工の手間と時間が大幅に軽減できます。 | ||||||||||||||||
 |
□仕様
|
||||||||||||||||
